類型:N溝道
漏源電壓(Vdss):30V
連續漏極電流(Id):150A
導通電阻(RDS(on)@Vgs,Id):2.8mΩ@10V,30A
閾值電壓(Vgs(th)@Id):1.5V@250μA

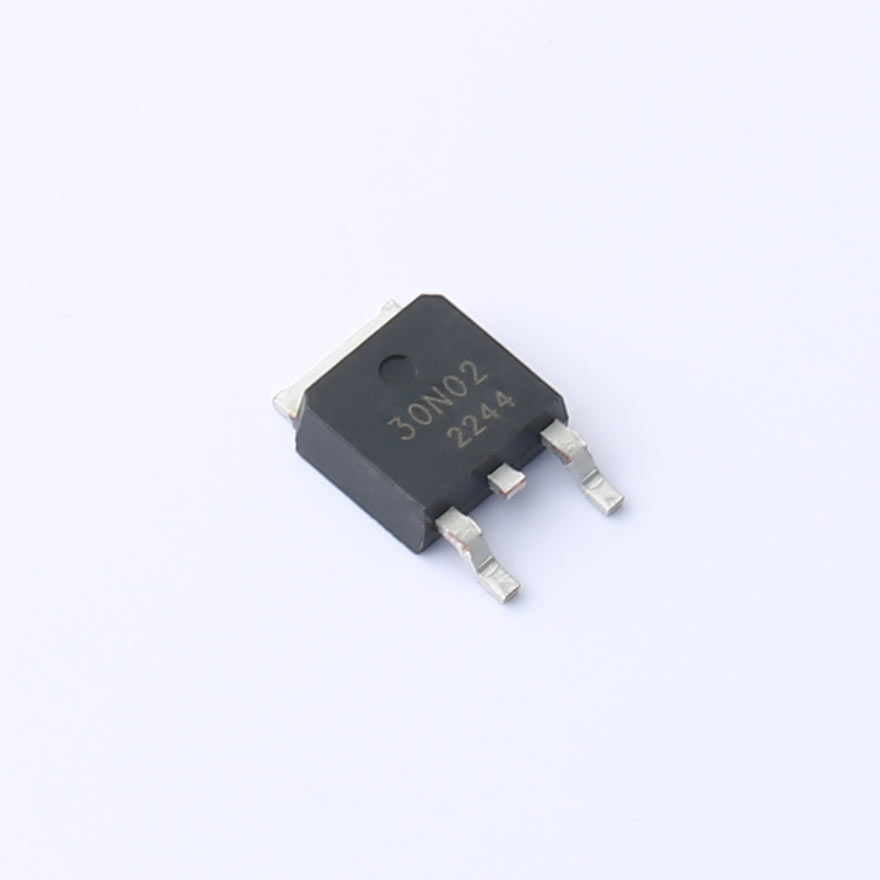

產品介紹:SL30N02D 低壓N溝道MOS管
一、產品概述
薩科微slkor低壓MOS管SL30N02D是一款專為高性能、低壓應用設計的N溝道MOSFET(金屬氧化物半導體場效應晶體管)。該器件以其*的電氣特性和高功率處理能力,在需要大電流、高效率轉換的電路中表現*。通過精確控制柵極電壓(Vgs),SL30N02D能夠輕松實現漏極至源極之間的高效電流控制,成為眾多電力電子設計中的關鍵元件。
二、產品特性
高漏源電壓能力:盡管被歸類為低壓MOS管,但SL30N02D仍能提供高達30V的漏源電壓(Vdss)承受能力,確保了在廣泛電壓范圍內的穩定運行。
超大連續漏極電流:支持高達150A的連續漏極電流(Id),這是同類產品中極為罕見的高性能指標,使其特別適用于高功率、高負載的應用場景。
超低導通電阻:在10V的柵極電壓(Vgs)和30A的漏極電流(Id)條件下,導通電阻(RDS(on))僅為2.8mΩ,這一超低電阻值極大地降低了器件在工作時的熱損耗,提高了能源轉換效率。
低閾值電壓:僅需1.5V的閾值電壓(Vgs(th)@Id)即可使器件完全導通,這意味著SL30N02D對控制信號的響應非常靈敏,有助于實現更快速、更精確的電流控制。
三、產品優勢
高效率:超低導通電阻和高電流承載能力相結合,使得SL30N02D在電力轉換和分配過程中具有極高的效率。
快速響應:低閾值電壓確保了器件對控制信號的快速響應,適用于需要高頻開關的應用場景。
高可靠性:采用先進的制造工藝和材料,確保了SL30N02D在惡劣工作條件下的穩定性和可靠性。
易于集成:緊湊的封裝設計使得該MOS管易于集成到各種電子系統中,減少了設計難度和成本。
四、應用領域
SL30N02D廣泛應用于以下領域:
電源管理:在高性能DC-DC轉換器、電源模塊和電池管理系統中,用于實現高效的電力轉換和分配。
電機驅動:在電動汽車、工業電機和伺服系統中,作為驅動電路的關鍵元件,提供大電流、高效率的電力支持。
逆變器與整流器:在太陽能光伏、風力發電等可再生能源系統中,用于逆變器和整流器的設計,實現電能的雙向轉換。
焊接與加熱設備:在電阻焊、感應加熱等工業設備中,提供穩定的大電流輸出,確保高效、均勻的加熱效果。
五、注意事項
散熱設計:由于SL30N02D能夠處理大電流,因此在實際應用中需要特別注意散熱設計,以防止過熱導致的性能下降或損壞。
電壓與電流限制:請確保在實際應用中不超過器件的額定電壓(Vdss)和最大連續漏極電流(Id),以保證器件的正常工作和長期可靠性。
靜電防護:在安裝和使用過程中,請采取適當?shù)撵o電防護措施,避免靜電放電對器件造成損害。
存儲與運輸:請按照產品手冊中的建議進行存儲和運輸,避免暴露在極端溫度、濕度或腐蝕性環境中。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL30N02D TO-252.pdf | SL30N02D TO-252 | - |
