VCE(V)：1200V
IC@TC=100℃（A）:75A
PD@TC=25℃（W）:625W
TJ（℃）：-55~150℃
Package：TO-264

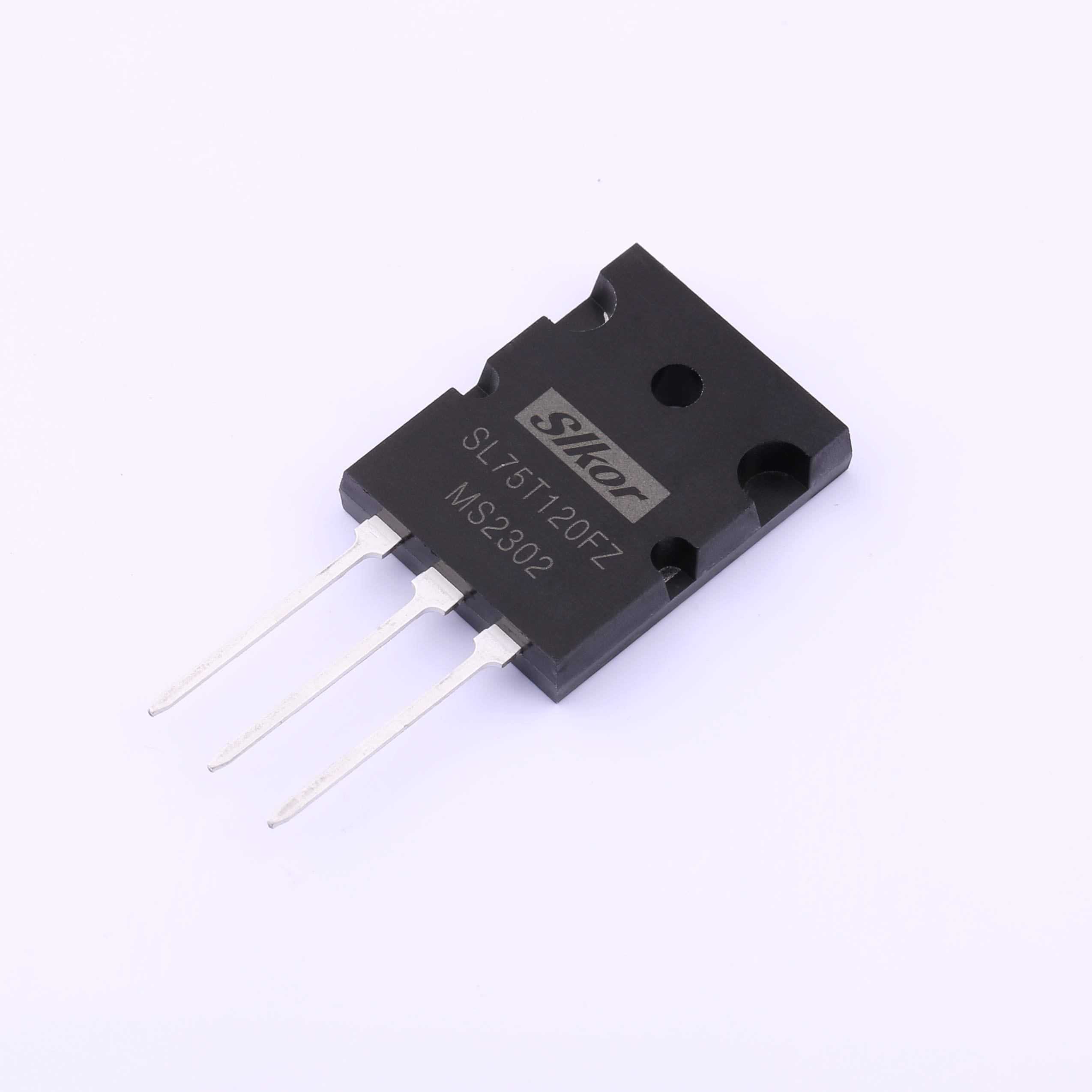

產品名稱: SL75T120FZ
生產商: 薩科微（Slkor）
產品概述:
SL75T120FZ 是一款 IGBT 單管，由薩科微（Slkor）生產。IGBT（Insulated Gate Bipolar Transistor）是一種功率半導體器件，結合了 MOSFET 和雙極型晶體管的優點。
關鍵規格:
集電極-發射極電壓 (VCE): 1200V，適用于高壓功率應用。
集電極電流 (IC@TC=100℃): 最大 75A 的集電極電流，適用于中高功率電源設計。
功耗 (PD@TC=25℃): 在 25℃ 環境溫度下的功耗為 625W。
工作溫度 (TJ): 適用于溫度范圍從 -55℃ 到 150℃。
封裝 (Package): 采用 TO-264 封裝，具有*的散熱性能和安裝的便利性。
產品特點:
高電壓承受能力： 1200V 的 VCE，適用于高壓功率應用，如電源逆變器、電機驅動等。
高電流容許： 最大 75A 的電流容許值，使其適用于中等到高功率電源應用。
*的散熱性能： TO-264 封裝提供了*的散熱性能，有助于在高功率應用中保持設備的溫度穩定。
應用領域:
SL75T120FZ IGBT 單管適用于各種高壓高功率電源應用，包括但不限于：
高壓功率逆變器
電機和馬達驅動
工業電源系統
IGBT 單管在高功率應用中扮演著關鍵的角色，它們?cè)谀茉崔D(zhuǎn)換和工業電子領域中廣泛應用。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL75T120FZ.PDF | SL75T120FZ | - |
