產品概述:

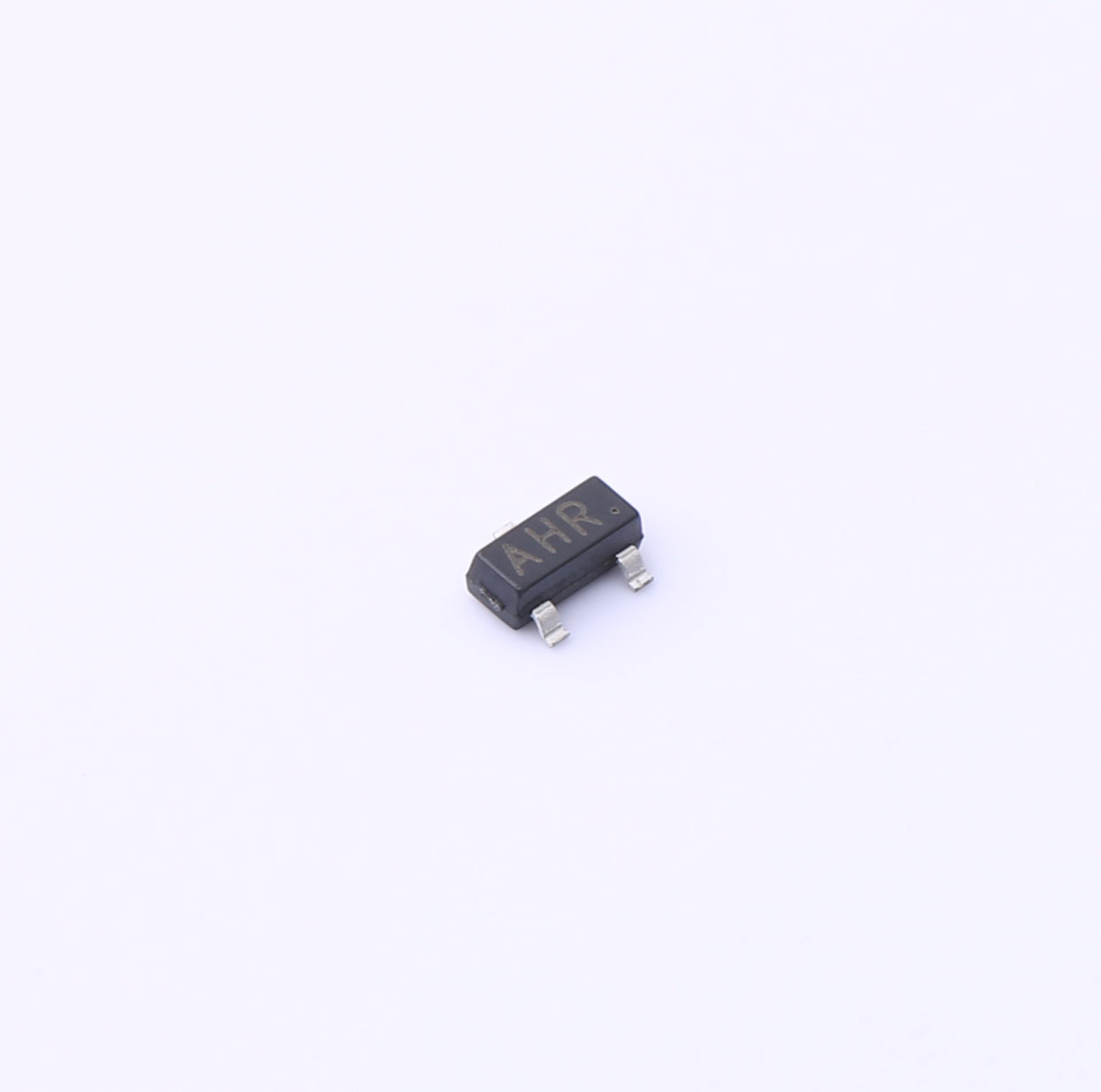

2SB1197KR 是由薩科微(Slkor)生產的 PNP 型三極管,適用于多種低功率應用。具有適度的集射極擊穿電壓、低功率和較高的直流電流增益。采用 SOT-23 封裝,適用于表面貼裝應用。
關鍵特性:
晶體管類型: PNP - 面向正負正型晶體管的 PNP 型設計。
集射極擊穿電壓(Vceo): 32V - 提供適度的集射極擊穿電壓。
集電極電流(Ic): 800mA - 具有適度功率處理能力。
功率(PT): 200mW - 適用于低功率應用。
集電極截止電流(Icbo): 0.5μA - 具有低截止電流。
集電極-發射極飽和電壓(VCE(sat)@Ic,Ib): 0.4V @ 500mA, 50mA - 低飽和電壓設計。
直流電流增益(hFE@Ic,Vce): 390 @ 100mA, 3V - 具有較高的直流電流增益。
特征頻率(fT): 150MHz - 適用于一般低頻應用。
工作溫度: -55℃~+150℃ - 適用于廣泛的溫度環境。
封裝: SOT-23 - 適用于表面貼裝應用。
應用領域:
低功耗電子設備
放大器和放大電路
激光驅動器
LED 驅動器
汽車電子
性能優勢:
適度的擊穿電壓: 32V 的擊穿電壓,適用于中低壓應用。
適度功率處理能力: 800mA 的集電極電流,適用于低功率應用。
低功率: 200mW 的功率,適用于低功率應用。
低截止電流: 0.5μA 的截止電流,有助于降低功耗。
低飽和電壓設計: 0.4V 的飽和電壓,有助于降低功耗。
較高的直流電流增益: 390 的直流電流增益,適用于放大電路。
安裝與使用:
2SB1197KR 采用 SOT-23 封裝,適用于表面貼裝應用。詳細的安裝和使用說明可參考產品手冊,確保最佳性能和穩定性。
注意事項:
在使用 2SB1197KR 時,請根據產品手冊提供的電氣特性和*最大額定值來選擇合適的工作條件,并確保正確連接和使用。
為了獲取更多技術支持和產品信息,請聯系薩科微(Slkor)客戶服務團隊。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| 2SB1197KR SOT-23.pdf | - |
